3 Contoh Notasi Algoritma (Deskriptif, Flowchart, Pseudocode)

Salam J-Clarity yang berbahagia saat ini, selamat datang di postingan kita kali ini! Pada kesempatan kali ini, kita akan membahas tentang contoh notasi algoritma. Algoritma adalah jantung dari setiap program komputer. Untuk merancang dan mengimplementasikan algoritma secara efektif, kita memerlukan cara yang jelas dan terstruktur untuk merepresentasikannya. Ada beberapa notasi yang umum digunakan, dan dalam postingan ini, kita akan menjelajahi tiga di antaranya: deskriptif, flowchart, dan pseudocode. Masing-masing memiliki kekuatan dan kelemahannya sendiri, dan pilihan notasi yang tepat bergantung pada kompleksitas algoritma dan preferensi pribadi.

3 Contoh Notasi Algoritma

Berikut ini mari kita langsung saja membahas contoh notasi algoritma berdasarkan jenisnya masing-masing:

1. Notasi Deskriptif

Notasi deskriptif adalah cara paling sederhana untuk mendeskripsikan algoritma. Ini melibatkan penggunaan bahasa alami untuk menjelaskan langkah-langkah yang terlibat dalam algoritma. Meskipun mudah dipahami, notasi deskriptif bisa menjadi ambigu dan kurang tepat, terutama untuk algoritma yang kompleks. Berikut contoh notasi deskriptif untuk algoritma pencarian linear:

Algoritma Pencarian Linear: Algoritma ini mencari suatu elemen dalam sebuah array. Mulailah dari elemen pertama, periksa setiap elemen secara berurutan. Jika elemen yang dicari ditemukan, kembalikan indeksnya. Jika seluruh array diperiksa dan elemen tidak ditemukan, kembalikan -1.

2. Flowchart

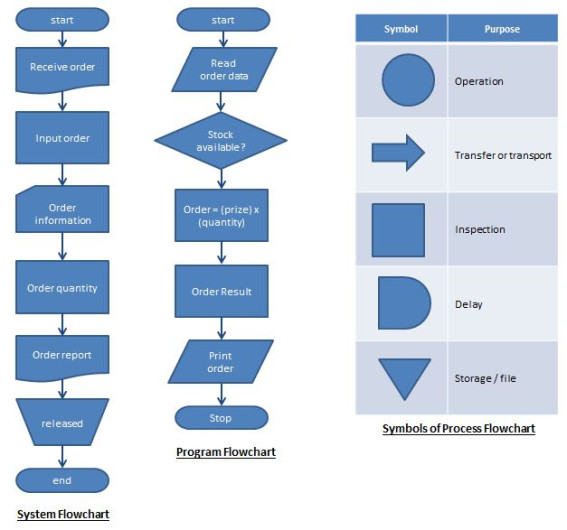

Flowchart adalah representasi grafis dari algoritma. Ini menggunakan simbol-simbol standar untuk mewakili langkah-langkah yang berbeda dalam algoritma, seperti start, stop, input, output, percabangan (kondisional), dan proses. Flowchart menawarkan representasi visual yang jelas dan mudah dipahami, terutama untuk algoritma yang lebih kompleks. Berikut contoh flowchart untuk algoritma pencarian linear:

Catatan: Karena keterbatasan format JSON, saya tidak dapat menampilkan gambar flowchart secara langsung. Anda perlu mengganti “[masukkan link gambar flowchart pencarian linear di sini]” dengan link gambar flowchart yang relevan.

3. Pseudocode

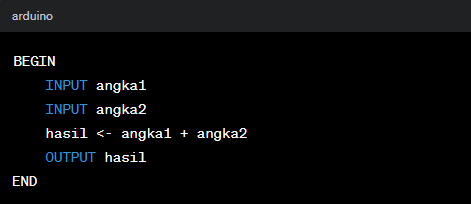

Pseudocode adalah representasi algoritma yang menggunakan campuran bahasa alami dan elemen pemrograman. Ini lebih formal daripada notasi deskriptif, tetapi kurang ketat daripada kode pemrograman aktual. Pseudocode memudahkan untuk memahami logika algoritma tanpa terbebani oleh sintaks pemrograman yang spesifik. Berikut contoh pseudocode untuk algoritma pencarian linear:

FUNCTION pencarian_linear(array, target)  FOR i FROM 0 TO length(array) - 1 DO    IF array[i] == target THEN      RETURN i    ENDIF  ENDFOR  RETURN -1 ENDFUNCTION

Rekomendasi Aplikasi untuk Membantu Visualisasi Algoritma

• Draw.io: Aplikasi berbasis web yang memungkinkan Anda membuat flowchart dan diagram lainnya dengan mudah. Kelebihannya adalah gratis dan mudah digunakan, bahkan untuk pemula. Kekurangannya adalah fitur kolaborasi real-time mungkin kurang canggih dibandingkan aplikasi lain yang berbayar. Draw.io cocok untuk membuat flowchart sederhana hingga kompleks untuk berbagai keperluan, termasuk visualisasi algoritma.
• Lucidchart: Aplikasi berbasis web yang menawarkan fitur yang lebih canggih dibandingkan Draw.io, termasuk kolaborasi real-time yang lebih baik dan template yang lebih beragam. Kelebihannya adalah interface yang intuitif dan banyak fitur kolaborasi. Kekurangannya adalah versi gratisnya memiliki keterbatasan fitur. Lucidchart cocok untuk tim yang membutuhkan kolaborasi yang seamless dan visualisasi algoritma yang profesional.

Kesimpulan

Notasi algoritma sangat penting dalam pengembangan perangkat lunak. Memilih notasi yang tepat tergantung pada kompleksitas algoritma dan preferensi pribadi. Notasi deskriptif cocok untuk algoritma sederhana, flowchart untuk visualisasi, dan pseudocode untuk representasi yang lebih formal sebelum implementasi kode. Dengan memahami dan menggunakan notasi-notasi ini, Anda dapat merancang dan mengimplementasikan algoritma dengan lebih efektif dan efisien.

Semoga postingan ini J-Clarity bermanfaat! Wassalamualaikum Warahmatullahi Wabarakatu
